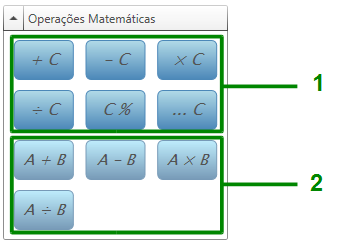

Blocos de Operações Matemáticas (apenas na versão Plus)

Os blocos de operações matemáticas permitem cálculos aritméticos com a informação, utilizando constantes inseridas pelo usuário ou entre fluxos de informação ou mapas diferentes.

1. Bloco de Operações com constantes

Os blocos de operações com constantes são simples e executam a operação selecionada com a constante configurada na informação. Os tipos são:

• Bloco Soma Valor - Soma à informação de entrada a constante fornecida.

• Bloco Subtração Valor - Subtrai da informação de entrada a constante fornecida.

• Bloco Multiplicação Valor - Multiplica a informação de entrada pela constante fornecida.

• Bloco Divisão Valor - Divide a informação de entrada pela constante fornecida.

• Bloco Porcentagem Valor - Extrai da informação de entrada a porcentagem fornecida.

• Bloco Outras Operações - Neste bloco estão presentes as funções de "trocar sinal", "inverter" e "potência".

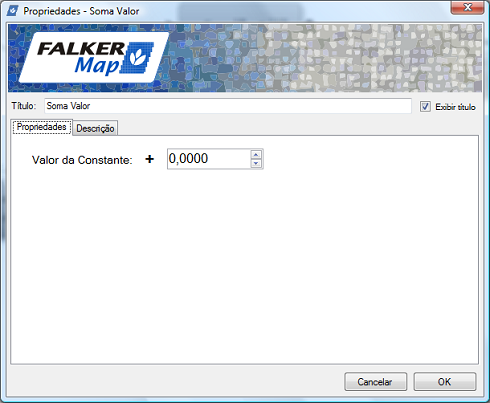

Para adicionar um bloco de Operações com constantes, dê um duplo clique sobre o bloco ou arraste-o para a janela do diagrama de fórmulas. Após feito isso, a seguinte tela será exibida

Nela configura-se o valor da constante que se deseja na operação.

1. Bloco de Operações entre Fluxos de informação ou Mapas

Este conjunto de blocos permite realizar cálculos entre dois fluxos de informações ou mapas diferentes, conforme explicado a seguir.

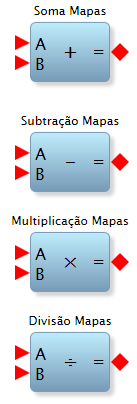

As funções exercidas pelos blocos acima são descritas a seguir:

• Bloco Soma Mapas - Soma um fluxo de informação ou mapa "A" por seu semelhante em "B".

• Bloco Subtração Mapas - Subtrai um fluxo de informação ou mapa "A" por seu semelhante em "B".

• Bloco Multiplicação Mapas - Multiplica um fluxo de informação ou mapa "A" por seu semelhante em "B".

• Bloco Divisão Mapas - Divide um fluxo de informação ou mapa "A" por seu semelhante em "B"

Para adicionar um Bloco de Operações entre Fluxos de informação ou Mapas, dê um duplo clique sobre o bloco ou arraste-o para a janela do diagrama de fórmulas.
